基于TRIZ理論，分析了整體建筑預制構件外墻模板組裝支撐連接裝置的作用，并利用工具推導出解決方案:
第一步是總結提煉當前技術體系存在的問題。
目前，支架連接主要存在以下兩個問題:
(1)連接件的傳熱系數遠大于混凝土，會在這里形成熱橋，降低外墻的保溫性能，甚至因結露影響室內裝修；
(2)連接器露出現澆內葉板的部分需要后期切割拋光，增加了材料和人工消耗。
第二步是功能分析。

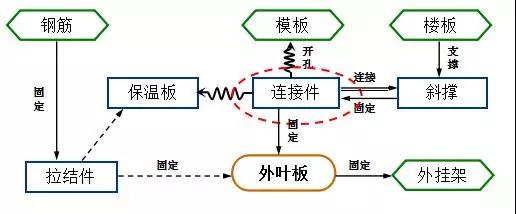

①建立功能模型圖。
②在建立的功能模型圖中選擇目標的問題如下:
1)連接器的打開破壞了模板；
2)連接器穿過絕緣層，自身傳熱系數高，降低了絕緣性能；
3)花邊片不足以固定外葉板。

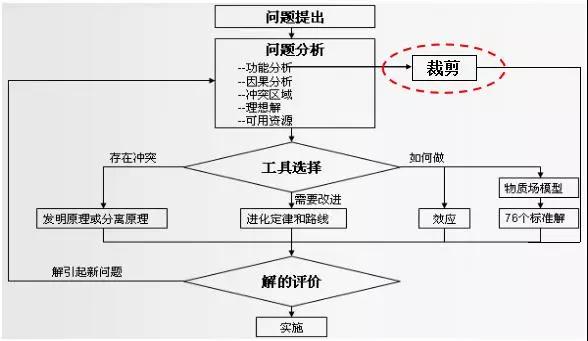

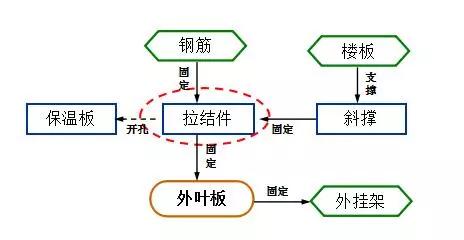

第三步，使用“裁剪工具”裁剪功能模型
第四步，找到解決方案。
根據功能切割流程，解決方案如下:
(1)“刪除”將拉條固定在緊固件上的連接器；
②通過改進緊固件，由緊固件實現原有的連接功能。
解決方案:
研制了一種可替代支撐連接件的不銹鋼保溫緊固件。該裝置具有常規隔熱緊固件的低傳熱系數和抗剪切變形能力。材質為304不銹鋼，傳熱系數約為普通碳鋼的三分之一。該裝置兩端由帶內外葉片的穿孔鋼筋錨固，符合非組合式夾芯墻板的設計理念。
該裝置面向現澆層的一端設有螺栓連接結構。臨時固定時，可用專用扳手?jǐn)Q緊螺絲，將裝置與斜撐連接，拆裝方便。
該裝置采用暗螺栓連接接頭，拆除后內壁留有孔洞。用微膨脹混凝土封堵后，表面與兩側混凝土基本一致，不留后期裝修隱患。
