所以U圖和C圖的原理基本相同，但兩者有一個區別，就是C圖要求子組內樣本數大小相等，而U圖不一定要符合這個要求，只要找出單位產品的缺陷數就可以了，所以U圖常用于涉及面積、時間、體積、長度、重量等問題。
Minitab軟件可以生成U圖，可以形成應用菜單。基本步驟如下:
選擇Stat>Control Chart3> U進入U-chart屏幕。此時，在變量對話框中，填寫要分析的變量:當各亞組樣本量相等時，填寫亞組樣本量，當各亞組樣本量不相等時，在選項框中選擇分類變量進入亞組；選擇變量后，點擊右上角的測試鍵，進入測試界面。這里是對控制圖中的每個點進行區分檢查的地方。我們選Perform all four tests選項，點擊OK鍵，退出Tests界面，再點擊OK鍵，完成U圖。

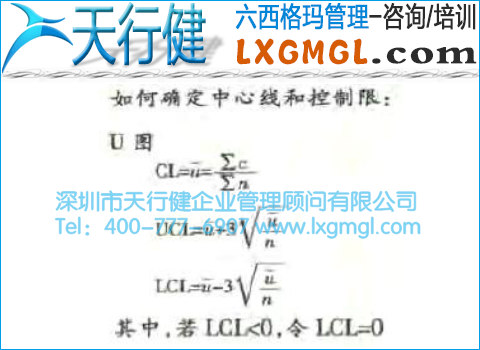

其中，CL為U圖的中心線，UCL和LCL分別為U圖的上下控制限。
產品上缺陷數常服從泊松分布，由泊松分布的性質可以得出產品缺陷數的均值等干μ，標準差等于
，其中，當樣本足夠大時，μ≈c，
≈
。由單位缺陷數跟缺陷數間的關系，可以得出U圖的中心線為∑c/∑n。，標準差為
，此時便可得出U圖的上下控制限。這里要注意一點，即當下控制限小于零時，使下控制限等于零。
在實際應用中，人們一般只關注單位缺陷數的控制上限和中心線。當產品的單位缺陷數超過控制上限時，應采取措施穩定產品質量。
示例:

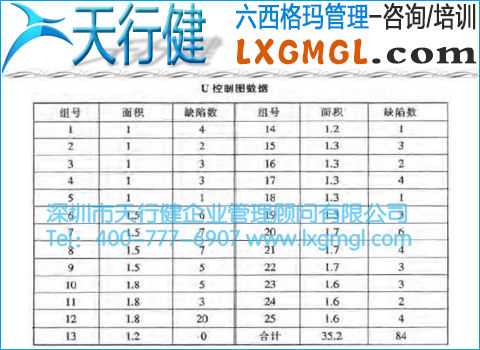

某皮革廠檢驗了25組產品，缺陷數量如下表所示:

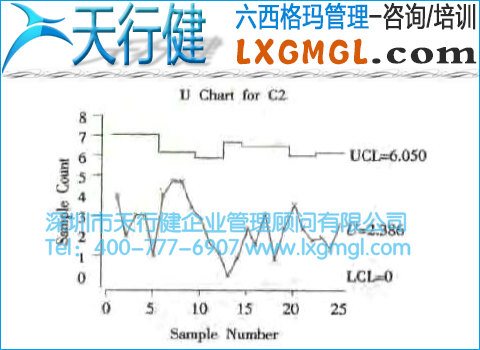

從圖中可以看出，該皮革廠生產的皮革單位缺陷數仍在控制范圍內，生產過程處于穩定狀態。
