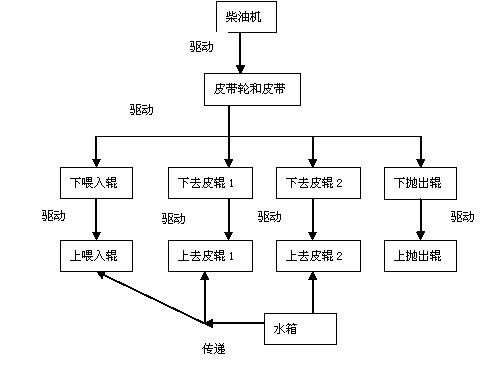

對上述苧麻剝麻機進行功能裁剪，去掉噴灑管，其功能由上喂入輥、上去骨輥和上去皮輥替代，將水箱中的水直接通入上述個輥中，水在旋轉的輥子中通過離心力將水均勻的灑在苧麻皮上。功能裁剪后其結構圖如圖2.
創新方案：利用去皮輥的內部空間資源和旋轉運動進行離心灑水，其優點是去掉了噴灑管，同時水在輥子中通過離心力甩出，能改善甚至解決纏麻問題。
描述：苧麻在喂入輥中折斷后，由去骨輥和去皮輥分別對麻芯和麻青皮進行去除，但現有的機械結構不能完全除去麻芯和青皮。

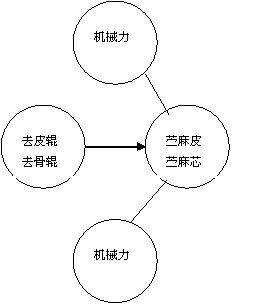

為此按TRIZ理論中的方法建立該過程的物質-場模型，見圖3，圖中去骨輥和去皮輥在機械力的作用下，分別對對麻芯和麻青皮進行去除，但去除作用不夠。
參照76個標準解，對于不足作用可以用標準解1.1.3-1.1.7或2.1-2.2來解決。
例如可用2.1.2并聯物質-場模型建立新的模型來解決這個問題，如圖4。
該模型具體解決方法是增加去皮輥的數量，產生新的機械力場來去皮。
創新方案：采用多齒結構對苧麻進行反復刮削。

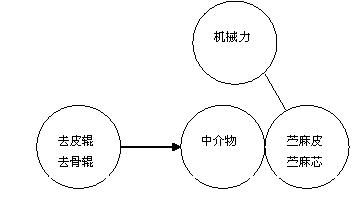

再例如可用1.1.3向外部復雜物質-場躍遷來建立新的模型，如圖5。
本模型提示增加一種物質，來減小去麻芯、麻皮的難度。
創新方案：在苧麻中添加某種溶劑，使麻皮麻骨容易分開；或用水對麻進行浸泡之后再剝麻。
TRIZ擁有一個龐大的效應知識庫，參照該效應庫可以得到新方案。
如圖6，苧麻剝麻機的作用是將苧麻的芯桿去除、將麻外部的青皮去除，其總功能是：分離原麻。
可采用的效應：
1）加壓后突然減壓，產生分離或破裂；
2）真空分離。
創新方案：
1）將苧麻放入容器內加壓后突然減壓，使麻與芯桿分離，之后讓麻通過固定刀片將青皮刮去。
2） 將苧麻放入容器內減壓抽真空，去除水份并試麻與芯桿分離，之后讓麻通過旋轉刀片將青皮刮去。
綜合上述可以采用如下創新的方案進行苧麻剝麻機的改進或研制：
1．利用去皮輥的內部空間資源和旋轉運動進行離心灑水。
2．采用多齒結構對苧麻進行反復刮削：如繞行鏈條鏈式對刀片。
3.采取浸泡或化學處理的方法，降低剝麻的難度。
4.嘗試新的原理如真空分離、加壓減壓的方法研制新型剝麻機。
